結合三昌儀器的實際案例分析，闡述了影響測量精度的幾個外部因素，并提出了解決方案。蒸汽流量計主要用于工業管道中蒸汽介質流體的流量測量，蒸汽流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。電磁流量計其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。

影響電磁流量計精度的外部因素分析及處理

1. 震動。

電磁流量計正常工作時，測量管處于振動狀態，對外界振動非常敏感。如果流量計安裝區存在其他振動源，則沖擊源的振動頻率會影響電磁流量計測量管的振動頻率，從而導致流量計的異常振動和零點漂移，造成流量測量誤差。

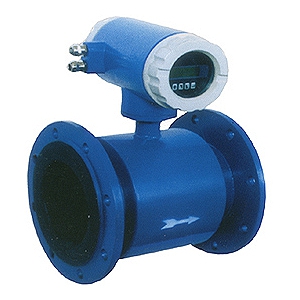

影響電磁流量計精度的外部因素分析

處理方法：流量計本身應支撐牢固或采用減振器隔振，同時做好小流量切除。

2. 電磁干擾。

由于傳感器通過勵磁線圈振動測量管，如果在流量計工作區域附近存在較大的磁場干擾，將影響測量結果。

處理方法：泵、電機等設備可產生電磁干擾和流量計與至少3米之間的間隔，儀表線路可避免設備產生電磁干擾。

3. 安裝應用。

在安裝流量計期間，如果流量計的傳感器法蘭未與管道的中心軸線對齊，則管道產生的應力將作用于電磁流量計的測量管，導致檢測的不對稱或變形探頭，導致零漂移導致測量誤差。

處理方法:

（一）在安裝流量計前，法蘭焊接在工藝管線上，采用直管段代替流量計傳感器，去除直管段，安裝流量計，降低安裝應力。

（二）流量計安裝完畢后，用手或發送器接口呼叫零調菜單，并記錄工廠零調的預設值。在零調整完成后，此時觀察到零值。這兩個值保證在一個數量級。如果兩個值之間有很大的差異，安裝應力過大，應該重新安裝。

4. 兩相流。

目前，流量計只能準確測量單相流量，但在實際測量過程中，當工作條件發生變化時，物料很容易汽化形成兩相流，而兩相流往往是人們很容易忽視的問題。雖然氣體和液體的結合緩沖了儀器的振動，但是驅動線需要輸出更多的能量來保持流管的振動。由于流管本身對驅動電流有限制，一旦輸出電流超出范圍，以保持流管的振動，流量計就無法準確測量。

處理方法:

（1）改善材料的工作條件，使其中的氣泡盡可能均勻分布，以滿足流量計的正常計量要求;

（2）電磁流量計的上游裝有空氣消除器，以減少氣液混合。

（三）嚴格按照電磁流量計安裝規范安裝，將測量液體材料的流量管朝下安裝。
